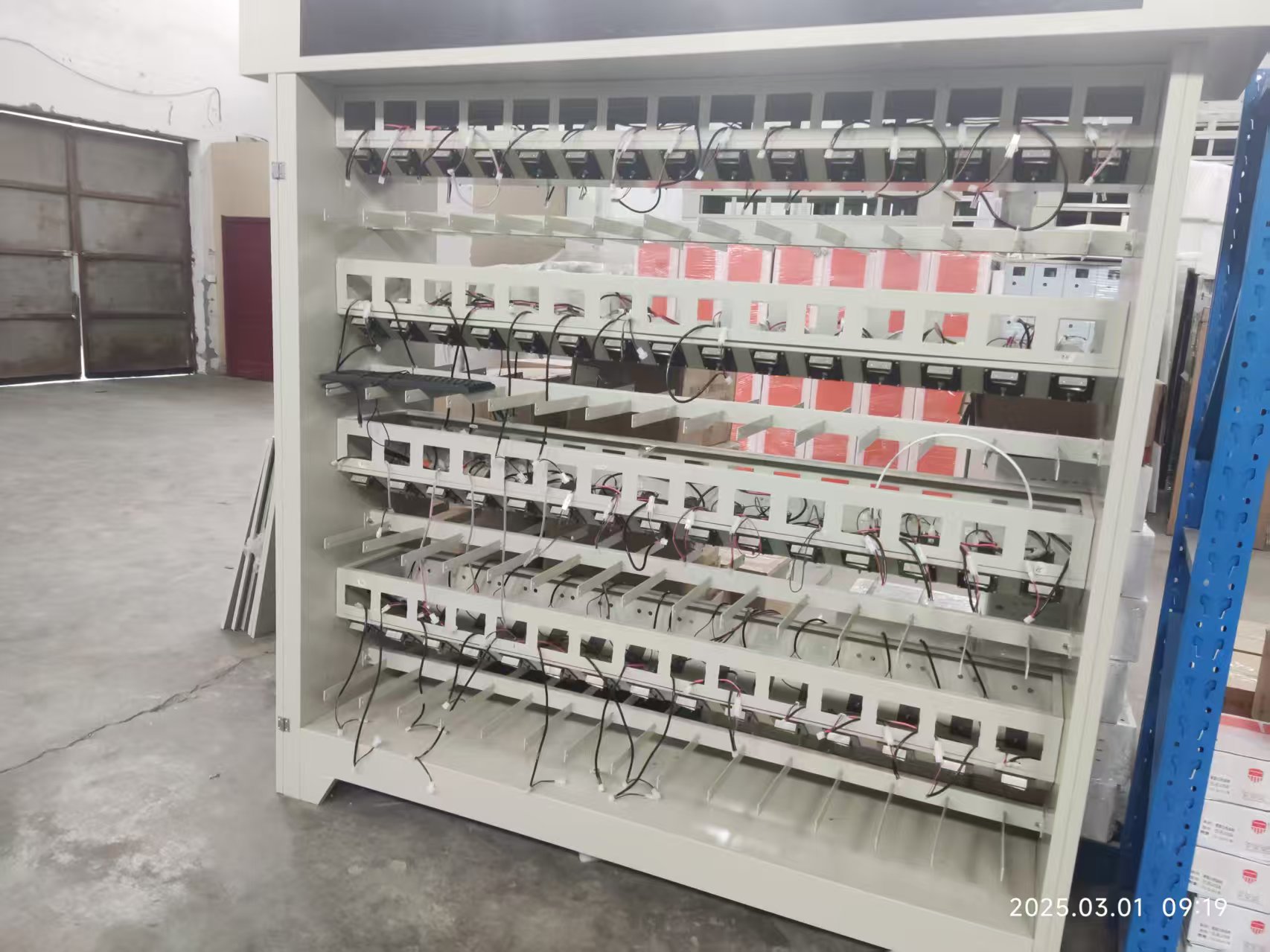

礦燈充電柜的電路規范是確保其安全、高效運行的關鍵。以下是對礦燈充電柜電路規范的一些基本要求和說明：
一、總體要求
安全性：電路應具有過流、過壓、短路等保護措施，以防止因電路故障引發的火災、爆炸等安全事故。
穩定性：電路應設計合理，確保在各種工況下都能穩定運行，提供穩定的充電電壓和電流。
效率性：電路應具有較高的充電效率，以減少能源浪費，提高礦燈的使用壽命。
二、輸入電路規范
輸入電壓范圍：通常，礦燈充電柜的輸入電壓為AC 220V，但應考慮電壓波動范圍，確保在±10%的波動范圍內電路仍能正常工作。
濾波與整流：輸入電路應配備濾波器和整流器，以消除電網中的諧波干擾，將交流電轉換為穩定的直流電。
過壓保護：在輸入端應設置過壓保護電路，當輸入電壓超過設定值時，自動切斷電源，以保護后續電路。
三、充電電路規范
恒壓恒流充電：充電電路應采用恒壓恒流充電方式，以確保礦燈電池在充電過程中既能快速充滿，又能避免過充損傷電池。
充電狀態檢測：電路應具有充電狀態檢測功能，能夠?qū)崟r(shí)監測礦燈的充電狀態（如充電中、充滿、故障等），并通過顯示屏或指示燈進行顯示。
電池類型識別：對于支持多種類型礦燈電池的充電柜，電路應具有電池類型識別功能，能夠自動識別并匹配相應的充電參數。
四、輸出電路規范
輸出電壓與電流：輸出電壓和電流應根據礦燈電池的規格進行設置，通常輸出電壓在DC 5-7V之間可調，輸出電流應滿足礦燈電池的充電需求。
短路保護：輸出電路應具有短路保護功能，當發生短路時，能夠迅速切斷輸出，防止電路損壞或引發安全事故。
過載保護：當輸出電流超過設定值時，電路應能自動限制輸出電流或切斷輸出，以保護礦燈電池和充電電路。
五、其他電路規范
通信電路：礦燈充電柜通常配備有通信電路，用于與上位機或管理系統進行數據交換。通信電路應具有穩定、可靠的通信性能，確保數據的實時傳輸和準確性。
控制電路：控制電路負責整個充電柜的控制邏輯，包括充電狀態切換、故障報警、信息顯示等。控制電路應具有高度的可靠性和穩定性，確保充電柜的正常運行。
輔助電路：如散熱風扇電路、指示燈電路等輔助電路也應符合相應的規范，確保充電柜在各種工況下都能正常工作。
礦燈充電柜的電路規范涵蓋了輸入電路、充電電路、輸出電路以及其他輔助電路等多個方面。這些規范旨在確保充電柜的安全、穩定、高效運行，為礦工提供可靠的照明保障。
